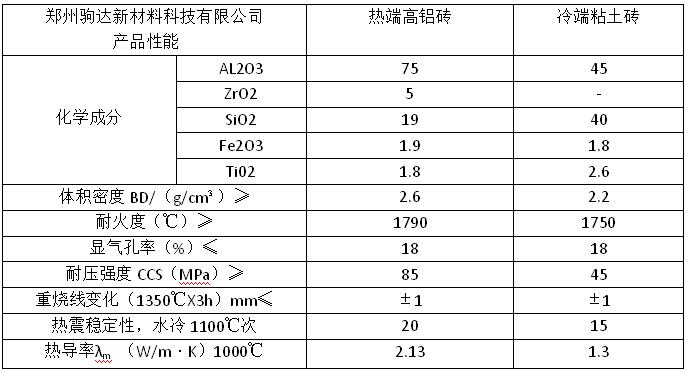

回轉(zhuǎn)窯高鋁復(fù)合磚采用優(yōu)質(zhì)致密粘土磚和高強致密高鋁磚雙層復(fù)合。粘土磚為AL2O3含量40％~45％的硅酸鋁質(zhì)耐火制品，礦物組成為莫來石 (3AL₂O₃·2SiO)20％一50％，玻璃相25％- 60％和方石英及石英(最高可達3O％)。粘土磚指標含量可按低氣孔粘土磚，相應(yīng)的耐火度不低于1730℃。荷重軟化點在1350℃，熱穩(wěn)定性較好。高強致密高鋁磚，是由75高鋁礬土、和一定量的ZrO2質(zhì)材料。加入結(jié)合劑制成。高鋁礬土為致密型80礬土熟料，該高鋁復(fù)合磚，強度高、熱震穩(wěn)定性及抗渣浸蝕性能好，且耐高溫 。具有耐火度高、強度大、熱震穩(wěn)定性好、抗侵蝕能力強的特點，使用中耐沖刷，耐磨損，抗侵蝕，抗結(jié)構(gòu)剝落。屬中性偏酸性耐火材料，高溫下對酸性物質(zhì)的侵蝕抵抗性強 。其理化指標見表。

雙層高鋁復(fù)合磚中熱端（接觸火焰的耐火磚為高強致密）高鋁磚，厚度為250mm，導(dǎo)熱系數(shù)為2.13w /m·K。冷端（與筒體內(nèi)壁相接）為致密粘土磚，厚度為80mm，導(dǎo)熱系數(shù)為1.3W/m·K，根據(jù)粘土磚的外壁溫度和內(nèi)壁溫度的關(guān)系，如用于φ3.4固廢焚燒爐中總體厚度設(shè)計在330mm，通過內(nèi)壁1200℃高溫焚燒溫度的傳導(dǎo)，外壁溫度＜200℃，如果采用雙層砌筑，需要先砌筑一層粘土耐火磚，再砌筑一層高鋁耐火磚不但增加了材料預(yù)算而且增加了砌筑難度及砌筑厚度。在采用一種磚型兩種材質(zhì)的情況下即減少了砌筑難度，又降低了砌筑厚度。
