日韩毛片无码永久免费看-久久成人a毛片免费观看网站-成人毛片100免费观看-欧美成人精品a∨在线观看-亚洲成av人片无码天堂下载-久久99热精品免费观看牛牛

產品分類

耐材知識

當前位置:首頁 > 耐材知識 > 對磷酸結合的鋯質鋯英石搗打料的幾個缺點做總結

對磷酸結合的鋯質鋯英石搗打料的幾個缺點做總結

添加時間:2025年2月28日  瀏覽次數:

鋯英石耐火度高,熱膨脹系數低,熱震穩定性好,耐鋼水及堿性渣侵蝕性能優良,因此鋯英石一直被作為一種高級耐火材料來使用。隨著全氧富氧燃燒技術的推廣應用,玻璃熔窯熔化溫度的提高,玻璃窯爐整體密封保溫技術的發展,使得池底搗打料的使用環境變得更加苛刻。

再加上各玻璃企業采用回收的破碎作為配合料的一種成分,回收玻璃中的金屬雜質會沉積在池底,逐步滲入搗打層形成一種“向下鉆孔”的侵蝕,使池底搗打料的侵蝕破壞加重。鋯英石搗打料屬于不定形耐火材料,施工過程中結合劑的加入量、水的加入量、養護條件等對其使用效果有很大影響。目前大部分的鋯英石搗打料使用磷酸或磷酸鹽作為結合劑,磷酸鹽容易吸潮,磷酸或磷酸鹽結合劑會與搗打料中的某些組分發生反應,容易產生較大氣孔。高溫下有害的P2O5轉移揮發并形成低熔物,也降低了搗打料的高溫性能。為了降低鋯英石搗打料的成本,提高施工現場的施工效率,提高鋯英石搗打料的質量,延長鋯英石搗打料的使用壽命,對磷酸結合鋯英石搗打料的幾個缺點做了總結。

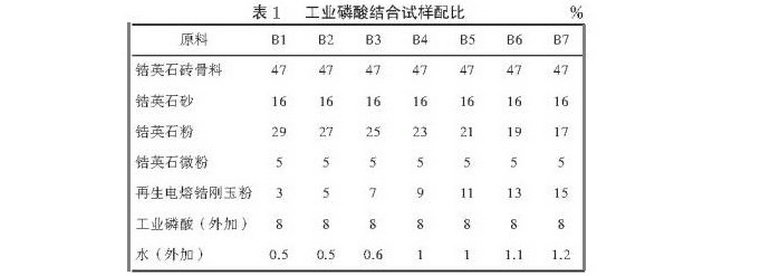

試驗采用的主要原料有:鋯英石磚骨料(0~3mm)、鋯英石砂(80~150目)、鋯英石粉(≤0.045mm)、鋯英石微粉(≤0.002mm)、再生電熔鋯剛玉粉(≤0.045mm)、工業磷酸(85%)。其配比方法見下表1;

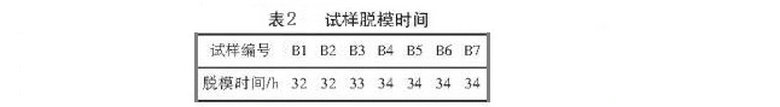

工業磷酸結合試驗過程,將按照表內的配料,放入攪拌鍋中攪拌2min,加入磷酸混煉3min,搗打成型為40mmX40mm160mm的試樣,在室溫養護,終凝后脫模,記錄脫模時間,然后再130℃干燥箱中干燥24h,于1200℃分別保溫3h熱處理。以下表2是試樣的脫模時間:

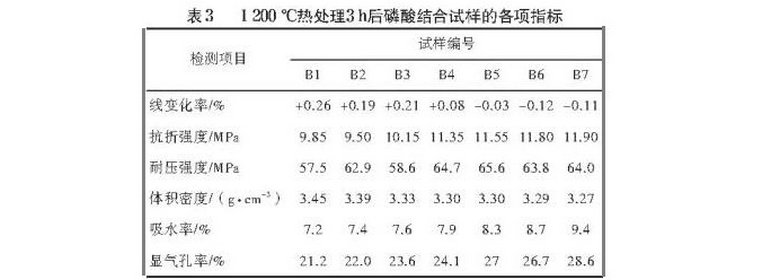

從表中可以看出磷酸結合試樣B1~B7的硬化時間在32~34h。在經過1200℃熱處理后3h后的試樣各項指標列于表3,從表3中可以看出,隨著再生鋯剛玉粉占比的增加,試樣的耐壓強度并無規律性的變化,抗折強度又波動增大的趨勢;線變化率隨著再生鋯剛玉粉的增加,收縮增大;體積密度隨著再生鋯剛玉粉的增加而減小,吸水率、顯氣孔率隨著再生鋯剛玉粉的增大而增大。


目前,較常用的鋯英石搗打料采用磷酸結合。但是磷酸結合又以下幾個缺點:①磷酸會與再生鋯剛玉粉中的雜質發生反應,產生氣孔,降低鋯英石搗打料的抗侵蝕性;②磷酸結合鋯英石搗打料常溫下不能硬化,無法提供強度,需要添加促凝劑,而促硬劑的添加又會帶入更多雜質,不利于鋯英石搗打料的長期使用;③在長期高溫作用下P2O5會轉移揮發,使鋯英石搗打料的強度降低,影響使用壽命。

關鍵詞:鋯質搗打料   搗打料   磷酸
版權所有 2013-2028 鄭州駒達新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業務咨詢:18537113611
郵箱:zzjdnc@163.com QQ:497985876

豫公網安備 41018302000261號

你好 歡迎訂購我公司耐火材料產品
在線客服
主站蜘蛛池模板: 久久久久久中文字幕有精品| 国产午夜福利片1000无码| 亚洲精品无码少妇30p| 亚洲午夜精品久久久久久浪潮| 国产精品多人p群无码| 亚洲日产av中文字幕无码偷拍| 亚洲熟女综合一区二区三区| 久久精品国产精品亚洲毛片| 国产精品一区二区无线| 日本无码v视频一区二区| 无码人妻一区二区三区av| 亚洲精品久久区二区三区蜜桃臀| 国产高清美女一级毛片久久| 免费无码又爽又刺激成人| 国产成人啪精品视频免费网| 人妻大战黑人白浆狂泄| 国产女精品视频网站免费| 亚洲欧美日韩中文高清www777| 成年美女黄网站色大免费视频| 国产熟妇勾子乱视频| 成年女人a毛片免费视频| 人人爽久久涩噜噜噜丁香| 色一情一乱一乱一区99av| 日日摸日日碰人妻无码老牲| 人人妻人人澡人人爽欧美精品| 99久久国产综合精品五月天喷水| 四虎国产精品永久在线观看| 看曰本女人大战黑人视频| 亚洲 欧美 激情 小说 另类 | 久久精品人人做人人爱爱漫画| 扒开双腿疯狂进出爽爽爽视频| 亚洲 欧美精品suv| 宝宝好涨水快流出来免费视频 | 中文字幕av不卡电影网| 亚洲欧洲日韩| 一区二区三区在线 | 欧| 日本一道人妻无码一区在线| 色88久久久久高潮综合影院| 一二三四视频社区在线| 熟女肥臀白浆大屁股一区二区 | 亚洲永久网址在线观看|
