硅鋁膠結合劑使用SiO2 和 α—AL2O3超微粉配制的，是一種膠體和懸濁液的混合物。在膠體化學中，分散相粒度在10^-5~10^-7cm之間時稱為膠體，在10^-3~10^-5cm之間時則叫做懸濁液。因此，超微粉的粒度必須小于1μm，二者的摩爾比為3:2，以確保在高溫下全部形成莫來石。該混合物的粒度為10^-4~10^-6 cm之間，期誠品為固態或者液態。硅鋁膠中摻加了穩定劑和促進劑，其總雜質含量≤2.5%。

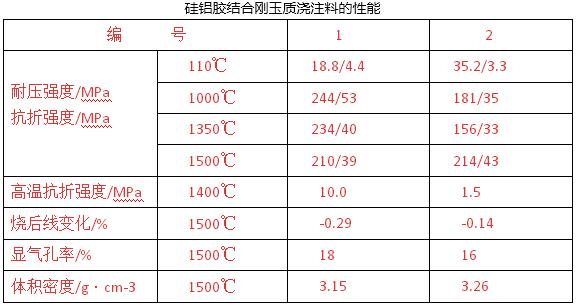

    （下表）為硅鋁膠結合劑剛玉質澆注料的性能。電熔剛玉骨料的顆粒組成（%）：7~2.5mm 26%， 2.5~1mm 33%： 1~0.5mm 18%和 ＜0.5mm 23%。其用量為81.5%：α—AL2O3細粉的細度小于0.076mm ，其用量：編號1和編號2分別為6.0%和13.5%。固態硅鋁膠用量則分別為12.5%和5.0%。水用量為4.3%。

     從表中看出，硅鋁膠結合剛玉質澆注料的高、中溫燒后強度較高，這是形成莫來石相的緣故：編號1澆注料的性能，明顯優于編號2，這是由于硅鋁膠結合劑用量多、高溫下形成的莫來石也多所致。同時，巖相堅定證明，編號1澆注料在1000℃時已有莫來石出現，經過1500℃燒后，大量針狀的莫來石晶體發育較好，緊密結合剛玉骨料，因此強度高。編號2澆注料中，莫來石相較少，所以強度低。應當指出，硅鋁膠結合劑十分純凈，是制造優質耐火澆注料的良好結合劑。目前，尚處于開發使用階段，應積累經驗，盡快推廣應用。
