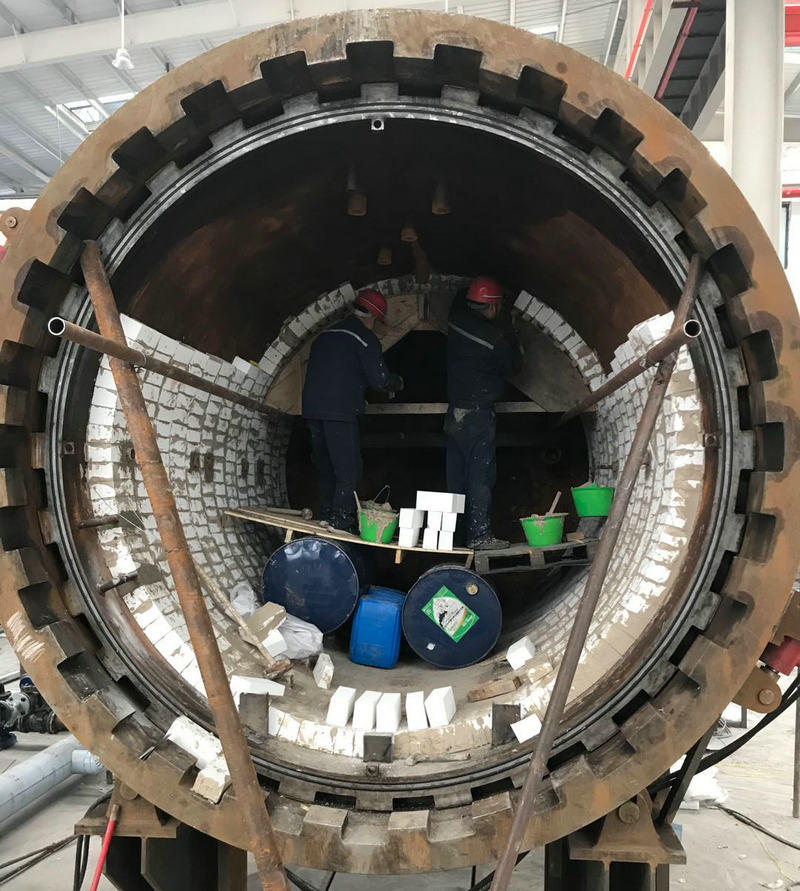

水泥行業(yè)的不斷發(fā)展，對水泥回轉(zhuǎn)窯也提出了相應(yīng)的要求，回轉(zhuǎn)窯內(nèi)襯材料的選擇也變得尤為關(guān)鍵。內(nèi)襯耐火材料的選擇配套是否合理，耐火制品的質(zhì)量，窯襯的設(shè)計及其正確施工以及窯襯的合理使用是影響回轉(zhuǎn)窯運行的最直接因素，下面分別闡述水泥窯各部位用耐火材料的要求：
（1）燒成帶和過渡帶窯襯材料
燒成帶和過渡帶高溫部位的窯襯，經(jīng)受熱學、力學和化學的綜合破壞效應(yīng)全窯系統(tǒng)耐火材料總消耗量的60~70%發(fā)生在燒成帶和過渡帶部位，這一部位、窯襯材料必須滿足以下要求：
①在環(huán)境溫度和使用溫度下均有足夠的力學強度：窯的金屬殼體并不是完全剛性的，加上窯的橢圓度過大的影響，窯在轉(zhuǎn)動中窯體特別是輪帶部位發(fā)生或大或小的變形，在窯襯內(nèi)導致壓、拉和剪應(yīng)力，加上耐火材料相互間持續(xù)出現(xiàn)的相對位移和局部應(yīng)力，導致材料的開裂、剝落甚至脫落：窯襯在加熱、冷卻過程中產(chǎn)生溫差應(yīng)力，也能導致材料的開裂和剝落：還有化學侵蝕形成某些新礦物，產(chǎn)生體積變化，在材料內(nèi)產(chǎn)生新的機械應(yīng)力：以上種種情況要求耐火材料在常溫和高溫下有足夠的強度，才能正常使用。
②有足夠的抗化學侵蝕能力：高溫下熟料液相、熔融燃料灰渣的滲入以及隨窯氣滲入的硫酸和氯化堿等對各種耐火材料都有很強的化學侵蝕能力。在氧化—還原氣氛頻繁交替的窯上，還原氣氛下形成鉀鐵硫化物，隨窯氣滲入并凝聚在磚內(nèi)，停窯時轉(zhuǎn)化為氧化氣氛，硫化物轉(zhuǎn)化成體積增大的硫酸鹽如此反復循環(huán)，破壞了磚的結(jié)構(gòu)，引起磚開裂。
③易于掛好并維護好窯皮：大型窯內(nèi)火焰溫度達1700℃以上，如無窯皮保護，耐火磚極易因磚內(nèi)溫差應(yīng)力太大而炸裂剝落。窯皮的導熱系數(shù)為1.163W/MK，而堿性磚的導熱系數(shù)為2.67~2.79W/MK，如能經(jīng)常維持有150mm左右的窯皮，堿性磚的熱面溫度可維持在600~700℃，熱面層的熱膨脹率只有0.6~0.7%，而無窯皮保護時耐火磚的熱膨脹率可達1.5%，造成窯襯內(nèi)溫差應(yīng)力可達60~70MPa，超過磚的強度，導致磚的開裂和剝落。要掛好和維護好窯皮，就必須在窯料成份，耐火材料成份和性能，以及窯的設(shè)備條件和煅燒制度配合上下功夫。
④有良好的熱震穩(wěn)定性：耐火材料的熱震穩(wěn)定性隨其導熱系數(shù)（λ）和力學強度（σ）的增加而增加，隨熱膨脹系數(shù)（α）、彈性模量（Σ）、比熱（C）和體積密度（ρ）的增加而降低。耐火材料的熱膨脹系數(shù)和彈性模量是基本質(zhì)所決定的，因此必須設(shè)法適當提高耐火材料的強度來提高材料的熱震穩(wěn)定性
（2）預熱帶和分解帶窯襯材料
水泥的預熱帶和分解帶等處來自原燃料的堿一RCL和R2SO4的形式揮發(fā)，并在800℃~1200℃的窯段內(nèi)凝聚和富集，窯系統(tǒng)中循環(huán)的堿量比原燃料中的堿量高很多。堿在耐火材料表面富集并滲透其內(nèi)部，普通粘土制與堿反應(yīng)形成鉀霞石和白榴石，使材料內(nèi)產(chǎn)生膨脹導致材料的開裂剝落。含AL2O3 25%~25%個SiO2 65%~70%左右的耐堿材料或耐堿隔熱材料在一定的使用溫度下與堿反應(yīng)，在表面形成一層高粘度的釉面層，封閉了堿向材料內(nèi)滲透的通道，防止了“堿裂”，又增大了材料表面對窯料研磨的抵抗力。但這種耐火材料的使用溫度不得超過1200℃，所以只能用在表面溫度為1150℃~1200℃以下部位，在1200℃~1350℃的磚面溫度下只能使用高鋁質(zhì)耐火制品。
（3）冷卻帶和窯口用窯襯材料
冷卻帶和窯口處窯氣溫度在1100℃~1400℃之間波動，有沒有穩(wěn)定窯皮，熟料的研磨和氣流的沖刷都很嚴重，熱震穩(wěn)定性優(yōu)良的堿性磚適用于冷卻帶內(nèi)：耐磨耐熱震的高鋁磚或鋼纖維增強的澆注料和低水泥型高鋁質(zhì)澆注料適用于窯口：但在窯口溫度較大的大型窯上則宜采用普通或鋼纖維增強的剛玉質(zhì)澆注料。
