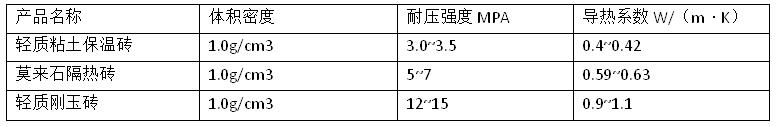

設計窯爐襯里的初衷當然是希望砌體有較長的使用壽命和優良的熱工狀態，作為隔熱層的輕質保溫磚在其應用過程中，如果想要得到它較高的耐壓強度則會失去較低的導熱系數，兩者物理化之間的關系為一高一低，保溫磚的耐壓強度和體積密度、生產使用的輕質原料有直接關系，高溫強度越高則容重越高，建造費用也越高，既會失去低導熱也會失去高保溫。在行業內目前所生產的輕質粘土保溫磚體積密度一般在1.0g/cm3以下，其產量及市場使用量占80%，超過1.0g/cm3體密的輕質粘土保溫磚市場幾乎沒有生產。1.0體密的耐壓強度一般在3.0~3.5之間，作為爐襯保溫層以完全滿足市場的應用，如果采用高強度的保溫磚產品，可以選擇莫來石隔熱磚或者剛玉輕質保溫磚的材質，比如說莫來石隔熱磚和輕質剛玉磚同樣的1.0g/cm3的體積密度它們的耐壓強度分別能達到5~7MPa和 12MPa以上，但是導熱系數就比輕質粘土磚的高很多，如下表；

所以在設計時需要作一個全局的考慮和權衡。輕質粘土保溫磚作為優質的定型輕質耐火保溫材料，在耐高溫的同時還具有較低的導熱系數及優良的高溫性能和化學穩定性。出色的高溫耐壓強度可使其依靠自身來支撐砌體的重量，精準的尺寸可以加快砌筑速度，減少現場加工勞動量，磚本身為高溫燒成制品無需烘爐。 輕質粘土保溫磚憑借其自身獨有的優勢在煉油、化工和冶金等行業的中高溫工業爐中得到了廣泛的應用。

輕質粘土保溫磚作為一種典型的耐火隔熱制品有其特殊的物理和化學性能，在襯里設計時要充分考慮這些特點，分析其高溫時的工作狀態，從而制定出合理的設計方案。隨著各行業工業爐設計對耐火材料性能不斷提高的要求，會有更多的新技術新產品被開發出來，輕質類保溫磚也許在未來會憑借自身的優勢會有更廣闊的發展前景和應用空間。
