粘土質(zhì)隔熱耐火磚Al2O3含量一般多在40％以上，F(xiàn)e2O3含量小于2.0～2.5％。配料中熟料為65～85％，結(jié)合粘土為35～15％。將粉碎的結(jié)合粘土和磨細(xì)的熟料混磨,再與顆粒熟料一起配制成半干泥料,高壓成型,在約1400℃下燒成，性能較好。粘土磚在高溫下呈弱酸性。

輕質(zhì)粘土磚隔熱磚氣孔率高、體積密度低，導(dǎo)熱率低的耐火材料，隔熱耐火材料又稱之為輕質(zhì)耐火材料，它包括隔熱耐火制品、耐火纖維和耐火纖維制品。

隔熱耐火材料的特點(diǎn)是氣孔率高、一般40%-85%；體積密度低低于1.5g/cm3;熱導(dǎo)率低，一般低于1.0W（m.K）.它作用工業(yè)窯爐的隔熱材料，可減少爐窯散熱損失，節(jié)省能源，并可減輕熱工設(shè)備的質(zhì)量。隔熱耐火材料機(jī)械強(qiáng)度、耐磨損性和抗渣侵蝕性較差，不宜于窯爐的承重結(jié)構(gòu)和直接接觸熔渣、爐料、熔融金屬等部位。

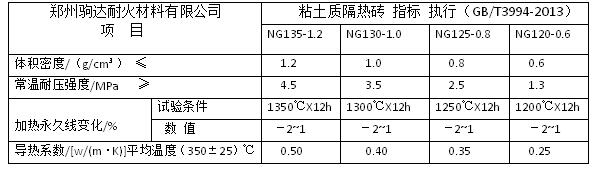

粘土質(zhì)隔熱磚廣泛應(yīng)用于冶金、機(jī)械、陶瓷、化工等行業(yè)各種窯爐內(nèi)襯及保溫層，是理想的節(jié)能產(chǎn)品。現(xiàn)在窯爐用耐高溫材料絕大部分都采用重質(zhì)磚為砌筑材料，可以減輕一倍左右的重量。節(jié)省修建窯爐成本、節(jié)約原材料：達(dá)到同樣的使用溫度及效果。
