高溫窯爐砌筑耐火磚砌體除個別部位（如鎂磚爐底）采用干砌外，絕大部分均使用耐火泥漿砌筑。質量優(yōu)良的耐火泥漿應具有一定的工作性質，并且在以后的烘烤、加熱機操作期內(nèi)應使耐火磚彼此牢結、磚縫致密、能抵抗高溫和爐氣、爐渣的侵蝕。

耐火泥是耐火泥漿的干成分，其化學成分、抗化學侵蝕性、熱膨脹率等應接近被砌筑耐火磚的相應性質。作為泥漿使用是，應具有一定的粘結性、透氣性、耐火度和機械強度。

耐火泥一般由熟料與結合黏土組成，熟料是基本成分，結合粘土是結合劑，能在水中分散，增加耐火泥的可塑性。熟料粒度大，結合粘土含量應多：熟料含量多，機械強度增大：結合粘土含量多，則透氣性降低。

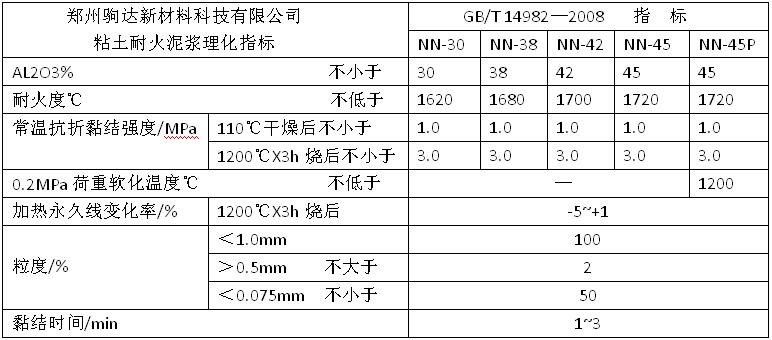

耐火泥漿的稠度與磚縫的厚薄有關，稠泥漿用于砌筑4~6mm磚縫：半稠泥漿用于砌筑2~3mm磚縫。以下是粘土耐火泥漿（GB/T 14982—2008）

粘土質耐火泥漿適用于粘土質制品，按AL2O3含量和黏結強度分為兩類5個牌號。普通粘土質耐火泥漿：NN-30、NN-38、NN-42、NN-45A：磷酸鹽結合粘土質耐火泥漿NN-45B。
