耐火水泥是一種強效速凝型結合劑，也叫作高鋁水泥，書面語言稱為鋁酸鹽水泥，用途應用范圍比較廣泛。根據牌號和材質分為：鋁酸鈣水泥、鋁酸鋇水泥和鋁酸鋇鋯水泥等。也是作為不定形耐火材料的結合劑或外加劑使用。

     耐火水泥是不定形耐火澆注料得良好結合劑或外加劑，也是使用較多的。應當指出，鋁酸鹽水泥國標GB/T 201-2015 中規定，其代號為CA ，按AL2O3含量百分數分為四類：CA-50，50%≤AL2O3＜60%：CA-60，60%≤AL2O3＜68%：CA-70，68%≤AL2O3 ＜77%和CA-80，77%≤AL2O3。簡稱為CA-50水泥，依次類推。其中全硫和氯含量均為≤0.1%。

     耐火水泥細度：比表面積不小于300㎡/Kg或0.045mm ，篩余不大于20%。CA-60水泥初凝時間不得早于60min，其余牌號的不得早于30min：CA-60水泥終凝時間不得遲于18h，其余牌號的不得遲于6h。其中CA-50水泥的主要礦物組成為CA,屬于快硬早強型水泥，其耐火度≥1460℃。

     耐火水泥（鄭州駒達耐火材料有限公司）作為結合劑生產的耐火澆注料的品種較低哦，配合比不同，性能各異，施工制作方法和養護制度也不同，但影響性能的因素，基本是類同的。水泥是耐火澆注料的重要組分之一，是決定強度的重要材料也影響其它性能。水泥品種及其用量的不同，對性能的影響也有差別。

     比如CA-50水泥高鋁質耐火澆注料www.fangca.cn的水泥用量，對其性能影響是顯而易見的。耐火骨料和粉料均為二級礬土熟料，其骨料與粉料和水泥之比為70：30，外加水量為10%。隨著水泥用量的增加，常溫耐壓強度提高，當1200℃燒后耐壓強度比烘干耐壓強度降低40%~65%，耐火度和荷重軟化溫度不斷降低，而燒后線收縮也隨之增大。這是由于CA-50水泥雜質含量高，耐火度低，用量增加時，其澆注料加熱過程中的液相量多，致使性能下降。因此在保證常溫強度的條件下，應盡量減少CA-50水泥用量，以提高耐火澆注料的高溫性能。當減少水泥用量后，應適當增加耐火粉料，使水泥和粉料的合量能夠充分地包裹住耐火骨料，并使耐火澆注料能夠獲得最大的密實度。常用水泥用量為10%~12%

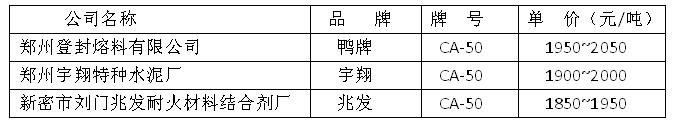

      近期觀察以鄭州地區為代表幾家耐火水泥銷售商的產品出貨價格要比兩個月前的價格由明顯的下降。以下是本月各個品牌耐火水泥價格。

       由于今年的環保稅的開征外加環保部門對空氣治理的鐵腕整治，預估今年的耐火水泥價格還會有小幅的上漲。如有需要請提前備貨。
