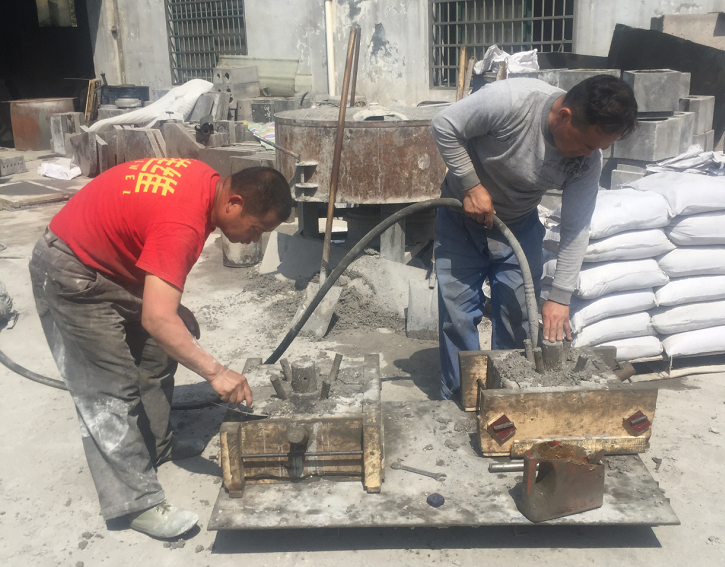

耐火澆注料+水混合制成耐火澆注料漿體是其施工中極為重要的工序。混合是在專門的混合設(shè)備中以恒定的速度完成的。在混合過程中產(chǎn)生的混合作用力、混合均勻所需要的時間以及耐火澆注料漿體的溫度都會提高。

耐火澆注料混合物中都含有一定數(shù)量的細粉和微粉，而粉體一般都具有自然團聚傾向。粒子的黏附團聚的作用力是范德華力和水存在下的毛細管力，而且兩者在不同組成粉體中的作用更加復雜。

在加水初期，粒子會被所謂的吸附層的液膜覆蓋，同時粒子間出現(xiàn)連接“液橋”。吸附層重疊便產(chǎn)生了吸附力而導致粒子聚結(jié)。該吸附力隨著粒子的接觸面擴大而增大，隨之便提高了團聚體的強度。

在進一步加水或改善粒子中水使之分開時，又可提高被水包裹粒子的數(shù)量，同時增大轉(zhuǎn)矩。

當水含量達到臨界（轉(zhuǎn)折）水平時，便會在粒子間形成“液橋”。系統(tǒng)的抗剪切力則急劇增大（此時有毛細管吸引力作用）。通常，抗剪切力是隨著粒子表面積的增加（即粉料粒徑的減小）而增大（因為有過量的“液橋”形成）

當耐火澆注料中水正好足以充填粒子間的孔隙（氣孔），并覆蓋粒子表面達到臨界值（轉(zhuǎn)折點處）時，毛細管力最強。進一步加水便會導致“液橋”數(shù)量急劇減少，隨之泥料（漿體）的抗剪切力也會下降。

耐火澆注料在加水混合的初期階段往往會形成含水的團聚體（有的團聚體內(nèi)還包裹有大量的自由水即非吸附水），它會嚴重影響耐火澆注料漿體的流動性能。因此，只有將這些團聚體打散以形成較小的移動單體（粒子或粒子團），耐火澆注料漿體才能具有流變性能。

耐火澆注料的混合歷程需要經(jīng)歷以下三個過程：

（1）打破干粉料的團聚體，并使粉料粒子均化。

（2）將水加入粉料中，使其由于粉狀轉(zhuǎn)變?yōu)榱鲬B(tài)狀，此過程需要有足夠的混合能，通常稱為耐火澆注料的轉(zhuǎn)折點（轉(zhuǎn)變點）

（3）加完所需的全部水之后，將材料混合到適宜的穩(wěn)定狀態(tài)和均質(zhì)狀態(tài)。有時，在最終階段可施加高的剪切速率以補償強兩過程混合不足的影響。

（4）混合時由于細粒子形成的團聚體，因范德華效應(yīng)的增強和粒子尺寸的減少產(chǎn)生的毛細管力的作用而變得更強。因此，混合過程中必須克服這些力，才能破壞團聚體，使對應(yīng)的耐火澆注料漿體均化。
