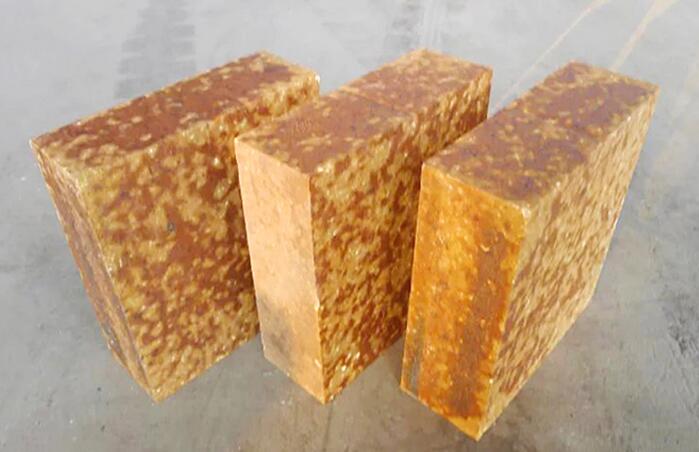

新型干法水泥回轉(zhuǎn)窯窯筒體直徑隨生產(chǎn)能力的擴(kuò)大而不斷增大，從3300mm增大到如今的6400mm，幾乎增加了一倍。現(xiàn)在水泥回轉(zhuǎn)窯內(nèi)部使用的耐火磚主要有兩種，其中堿性耐火磚一般采用VDZ系列磚型（國(guó)際通用系列，中部寬度恒定為71.5mm），燒結(jié)硅鋁質(zhì)耐火磚一般采用ISO系列磚型（國(guó)際通用系列，大頭寬度恒定為103mm）。耐火磚的高度和厚度都相對(duì)固定，沒有太大的調(diào)整余地。如果耐火磚高度過低，耐火磚的隔熱性能太差，磚的熱端稍一損毀，窯體溫度就會(huì)上升超過上限，導(dǎo)致停窯換磚：如果耐火磚的高度太高，磚的質(zhì)量就會(huì)增大，就會(huì)使窯體產(chǎn)生過大的變形，也會(huì)使耐火磚收到損害。

     窯徑的增大，轉(zhuǎn)速增加，特別是技術(shù)先進(jìn)的二檔要轉(zhuǎn)速更高，達(dá)到5r/min ，易造成筒體的橢圓度增加，相應(yīng)對(duì)耐火磚壓應(yīng)力有更高的要求，所以要求耐火磚的耐壓強(qiáng)度要高。特別是輪帶部分筒體，要求輪帶部位附近耐火磚盡量用同一特性的耐火磚。

     隨著窯徑的擴(kuò)大，耐火磚對(duì)應(yīng)的圓心角a 就會(huì)表笑，耐火磚承受的應(yīng)力就會(huì)增加，同時(shí)對(duì)耐火磚的尺寸公差也提出了更加苛刻的要求，萬噸級(jí)水泥窯窯筒體直徑達(dá)到6.4m，對(duì)窯內(nèi)耐火磚外形尺寸提出了極高要求，外形尺寸偏差較大的耐火磚在砌筑與使用過程中易發(fā)生抽簽掉磚等事故，嚴(yán)重危害著水泥窯的正常運(yùn)轉(zhuǎn)。

     窯速加快對(duì)耐火材料的影響傳統(tǒng)水泥窯的轉(zhuǎn)速為1r/min,大型預(yù)分解窯的轉(zhuǎn)速卻高達(dá)3~4r/min。高溫、高速和大直徑的預(yù)分解窯上，窯體、窯襯的工作環(huán)境都要比傳統(tǒng)回轉(zhuǎn)窯苛刻得多。

     水泥回轉(zhuǎn)窯的筒體經(jīng)輪帶支撐在托輪上。筒體有很大自重，又受到耐火磚、窯皮、窯料重力的作用，輪帶之間的筒體的橫截面上會(huì)產(chǎn)生很大徑向變形。用筒體測(cè)量?jī)x對(duì)運(yùn)轉(zhuǎn)中的窯體進(jìn)行連續(xù)測(cè)量，可以顯示出筒體水平直徑和垂直直徑的尺寸差達(dá)0.3%，有時(shí)甚至達(dá)到0.6%~0.7%。運(yùn)轉(zhuǎn)中，窯體每轉(zhuǎn)一圈，筒體的曲率都會(huì)發(fā)生周而復(fù)始的改變，耐火材料內(nèi)襯不可避免地受到筒體周期性擠壓壓力一級(jí)磚圈內(nèi)部中平衡應(yīng)力的作用，在疲勞載荷的作用下發(fā)生損壞。

     此外，制造、安裝的誤差，拖輪調(diào)整不當(dāng)以及窯基礎(chǔ)發(fā)生不均勻沉降等原因，也能使窯體的彎曲超過允許值，使筒體失去直線性和圓整性。若彎曲發(fā)生在端部，將使端部筒體發(fā)生跳動(dòng)，導(dǎo)致窯頭、窯尾漏風(fēng)，密封裝置和耐火材料損壞。如發(fā)生在傳動(dòng)齒輪傳處，則使大小齒輪合不均勻，引起震動(dòng)，導(dǎo)致耐火材料發(fā)生松動(dòng)、抽簽、掉磚或承受過大機(jī)械應(yīng)力作用而損壞
