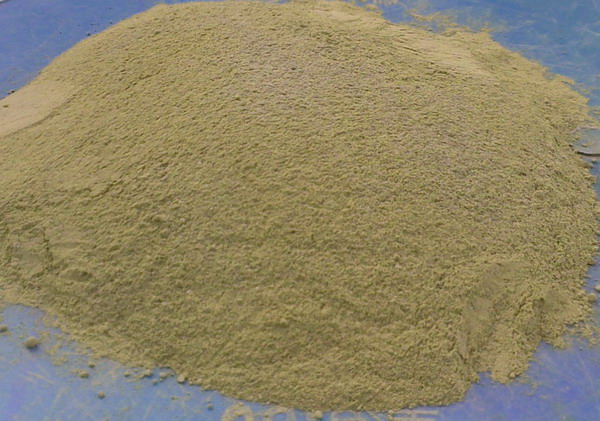

硅質(zhì)泥漿是由硅質(zhì)材料、軟質(zhì)粘土、化學(xué)結(jié)合劑和外加劑組成的。硅質(zhì)材料有硅磚粉和硅石粉。硅磚粉的化學(xué)成分：SiO2≥93%，AL2O3≤2%，CaO≤2.5%。耐火度1670~1710℃，真密度≤2.37g/cm³，1350℃殘余線(xiàn)膨脹0.1%~0.5%：膠結(jié)硅石粉的化學(xué)成分：SiO2≥97%，AL2O3≤1.0%,Fe2O3＜1.0%。耐火度≥1730℃。＜1.0mm的顆粒100%，其中≤0.2mm的占80%。含水率不大于8%：軟質(zhì)粘土的化學(xué)成分：SiO2 53%~60%，AL2O3 25%~32%，F(xiàn)e2O3 ＜2%，R2O≤1.5%，燒失≤15%�；瘜W(xué)結(jié)合劑用量約為1.0%，另?yè)綇?fù)合外加劑。

    硅質(zhì)耐火泥漿的主要性能：SiO2≥90%，抗折粘結(jié)強(qiáng)度烘干時(shí)為≥1.5MPa、1400℃時(shí)為3~4MPa，黏結(jié)時(shí)間60~120s 。應(yīng)當(dāng)指出，含有硅磚粉的耐火泥漿，其性能優(yōu)于硅石粉耐火泥漿。

     化學(xué)結(jié)合劑用量對(duì)于泥漿性能的影響。其強(qiáng)度為1400℃燒后抗折黏結(jié)強(qiáng)度。隨著結(jié)合劑用量的增加，強(qiáng)度提高，砌筑時(shí)間延長(zhǎng)�；瘜W(xué)結(jié)合劑用量≥0.9%，即能滿(mǎn)足技術(shù)要求。

     硅質(zhì)耐火泥漿主要用于煉焦焦?fàn)t和玻璃熔爐等熱工設(shè)備，與硅火泥相比，攪拌后呈稠糊狀，失水慢，易砌筑，磚縫飽滿(mǎn)，粘結(jié)性強(qiáng)，抗沖刷和耐磨損性好，同時(shí)也可節(jié)約耐火泥漿的用量，因此受到用戶(hù)好評(píng)。
