在國內(nèi)外，加熱爐水冷管包扎用自流莫來石質(zhì)耐火澆注料，取得了良好效果。采用自流耐火澆注料制作燒嘴磚和修補爐頂、爐墻損毀部位，也有好的業(yè)績。采用自流耐火澆注料建造加熱爐爐襯，方便了施工，但筑爐材料成本提高50%左右，用戶有時難以承受。為此，應降低自流耐火澆注料的綜合成本，以利其推廣。

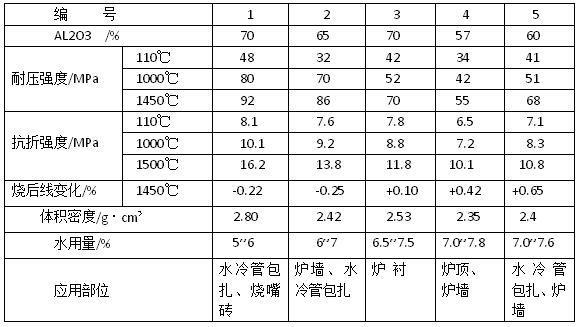

下表 為加熱爐用自流耐火澆注料的性能。耐火骨料用三級礬土熟料，有時摻加一級礬土熟料和莫來石骨料。耐火粉料則用特級礬土熟料粉、剛玉粉和莫來粉，同時添加α-AL2O3 和 SiO2 超微粉和膨脹劑，用鋁酸鹽水泥做結(jié)合劑并加磷酸鹽減水劑。

從表中看出，雖然水用量比同材質(zhì)振動低水泥耐火澆注料略高些，自流耐火澆注料的性能仍較好，特別是強度較高、燒后線變化較小。因為該料能自流平和排氣良好，是其顆粒級配合理，可達到最緊密的堆積密度，結(jié)合劑和超微粉及減水劑的選擇合理、用量最佳，故能克服水用量多帶來的缺陷，提高其性能。

當自流耐火澆注料的組成材料、配合比和水用量不變時，調(diào)整α-AL2O3和μf-SiO2二者的添加量，保證合用量為7%。隨著μf-SiO2用量的增加，流動值開始急劇增大后趨于平緩，燒后抗折強度變化不大，也呈現(xiàn)最佳值，，CA-70水泥用量與自流澆注料性能的關系是直接的，隨著CA-70水泥用量由5%增加為7%，澆注料的流動值降低，1450℃的燒后線變化由正值的1.0變?yōu)樨撝?1.0即由線膨脹轉(zhuǎn)變?yōu)榫�收縮。因為水泥用量大，水化時消耗的自由水增加，致使?jié)沧⒘橡ざ茸兇螅�流動值降低，致密度也隨著下降，燒后線變化由正值轉(zhuǎn)變?yōu)樨撝怠�CA-70水泥的最佳用量為2%~6%，澆注料的流動值和物理力學性能較好。
