剛玉和高鋁質自流耐火澆注料主要應用在合成氨氣化爐和炭黑反應爐等熱工設備上，也可用于修補窯爐的內襯上，獲得了較好的使用效果。

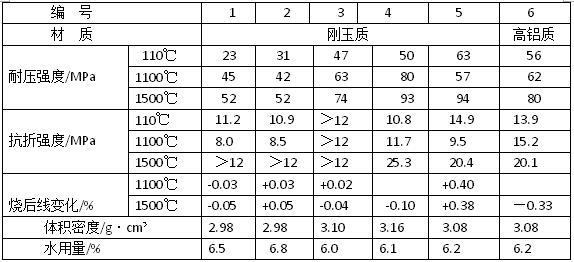

     剛玉和高鋁質自流耐火澆注料的性能，見下表 。編號1~3采用致密剛玉做粗骨料，中粒則用近似球形的板狀剛玉，電熔白剛玉作細骨料和細粉，添加α—AL2O3 和 SiO2超微粉，用CA-80水泥做結合劑并分別加三聚磷酸鈉、六偏磷酸鈉和有機減水劑：編號4 采用白剛玉作骨粉料，用不同生產工藝的α-AL2O3超微粉作粉料，CA-70水泥做結合劑并加減水劑：編號5采用AL2O3≥99.5%的電熔剛玉和板狀剛玉作耐火骨料和粉料，添加α-AL2O3超微粉，用CA-80水泥做結合劑并加無機減水劑：編號6采用AL2O3≥85%的特級礬土熟料作耐火骨料和粉料，同時添加α-AL2O3和SiO2超微粉，用CA-70水泥作結合劑并加減水劑。

     從表中看出，剛玉和高鋁質自流耐火澆注料的水用量為6.0%~6.8%，比同材質振動低水泥耐火澆注料略高些，1500℃燒后線變化基本相似，強度略低些仍較好。
