我們所說的燒嘴磚，也就是燒嘴的燃燒室，國外也稱之為燒嘴芯，它的結構設計和材質的選用是窯爐設計中至關重要的一環，其形狀和材質影響著窯爐的使用性能和壽命，影響著窯爐的保溫性能和斷面溫差的大小，而目前人們僅把目光盯在燒嘴上，燒嘴磚的選用并未引起窯爐設計者的高度重視。

1：燒嘴磚的重要性

（1）燒嘴磚直接影響窯爐的使用性能。燒嘴磚是燒嘴的燃燒室，燒嘴噴出的火焰在燃燒室內燃燒，它的形狀和出口尺寸決定了火焰的形狀及噴出速度，而這些因素直接影響著窯爐斷面溫差及產品質量，目前很多窯爐設計的失敗均源于燒嘴磚設計的不合理所造成。

（2）燒嘴磚直接影響窯爐的保溫性能。在一個2m 多長的窯段上安裝有8只燒嘴，并且燒嘴磚的長度約等于窯墻厚度，它的體積大小、實體重量以及材料的導熱系數，都直接影響到窯爐的保溫性能。目前有很多窯爐的保溫性能不好，有一部分原因是因為使用了材質不好的燒嘴磚。

（3）燒嘴磚直接影響窯爐的壽命。 燒嘴磚損壞如不及時處理，可直接威脅到窯墻，使窯墻坍塌，縮短窯爐的壽命。

2：目前燒嘴磚的選用存在的問題

（1）只注重成本，不重性能。普通燒嘴磚價格當然便宜，其價格大約是莫來石材質的四分之一，但其使用性能相比莫來石材質可就差遠了。

（2）熱工操作人員對因燒嘴磚的選型而影響窯爐保溫性能的程度沒引起高度的重視。 目前國內很多窯爐公司的燒嘴磚材質均選用高鋁，從使用壽命來說，如果使用氣體燃料，用得好的話壽命也可以達3年。 但是從保溫好壞的角度來看，這種燒嘴磚效果不理想。這種燒嘴磚的斷面尺寸為185mm×185mm，長度與窯墻厚度相當，大約 420mm 左右，每塊這樣的磚大約重30kg，熱容較大，散熱嚴重。

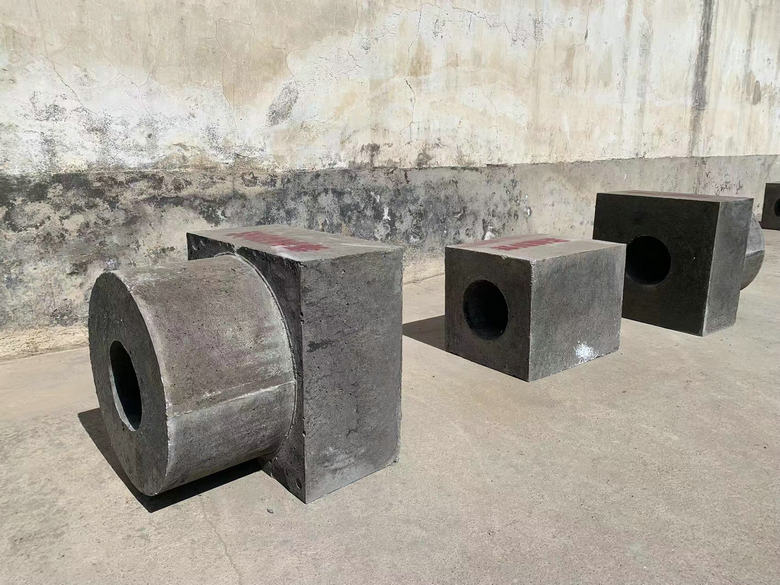

針對燒嘴磚在高溫下長期使用，在間歇式窯爐上又要經受溫度梯度變化大的特點，選用優質合成莫來石為主要原料，其AL2O3含量為60～70％、晶相量大于83％，顆粒級配，按粗：中：小：細四級計算，堆積密度0.725g/cm3，也就是保留有一定的空隙率，起到提高熱震穩定性的效果，制品燒成體積密度控制在2.1～2.3g/cm。制成莫來石質組合燒嘴磚具有優良的熱震穩定性，可直接裸燒，不需要套筒保護，使用周期長，節約能源，降低成本。
