耐酸澆注料其實對施工環(huán)境是非常挑剔的，我們在使用耐酸澆注料的時候，施工溫度一定要在5攝氏度到30攝氏度之間，如果溫度地獄了5攝氏度，那么我們就應(yīng)該把干料存放在溫度適宜的房間里，在施工的時候我們可以通過加熱水升溫的方法或者讓技術(shù)人員近視摻加適量的促凝劑的方法使耐酸澆注料溫度保持在十幾攝氏度。如果在溫度較高的地方，溫度超過30攝氏度的情況下施工，我們就必須要采取降溫的措施來保證施工，我們可以將容器和管道放到陰涼的地方，避免受到陽光的照射，或者用冰水來攪拌也可以使用冷風(fēng)機(jī)對周圍環(huán)境降溫，這樣就可以避免耐酸澆注料受高溫的影響。我們一定要滿足耐酸澆注料的施工環(huán)境，這樣才不會影響我們的產(chǎn)品效果。耐酸澆注料因為是交替性防腐，因此防腐性能就要大大提高了許多，因為耐酸澆注料防腐性能優(yōu)異，因此耐酸澆注料不但能滿足腐蝕環(huán)境中的防腐蝕要求，還能滿足性能交變的性能疲勞的要求，能在及其惡劣的環(huán)境下生存時間也較長，耐酸澆注料本身的收縮率，硬度，韌性，耐磨性，耐溫性就為在惡劣的環(huán)境下生存打下了堅實的基礎(chǔ)。另外，耐酸澆注料必須具有碳化硅，細(xì)晶氧化鋁，氧化鋅等，這些原料都與耐酸澆注料的產(chǎn)品都是具有直接關(guān)系的。

施工說明

1.施工前必須完成有關(guān)各項準(zhǔn)備工作，例如設(shè)備清掃、人員培訓(xùn)、工具、水質(zhì)、材料試樣等一整套工作。

2.襯里材料施工的環(huán)境溫度以5~30℃為宜，低于或超過溫度區(qū)域，要采取相應(yīng)的保溫和降溫措施。(1).若環(huán)境溫度低于5℃，干料應(yīng)存放在取暖房內(nèi)，施工時可通過加熱殼體、加熱水(40℃以下)攪拌、在相關(guān)技術(shù)人員指導(dǎo)下適量摻加促凝劑等方法使拌和料溫度保持在10℃以上;(2).若環(huán)境溫度在30℃以上時施工，應(yīng)采取降溫措施保證可施工時間，具體措施為：a將容器和管道遮蔽起來，免受日光照射。b在襯里設(shè)備外壁噴水降溫，但必須保證不讓水流入襯里設(shè)備內(nèi)側(cè)施工部位。c在相關(guān)技術(shù)人員指導(dǎo)下，適量摻加外加劑(緩凝劑)。d使用冰水?dāng)嚢琛�e使用冷風(fēng)機(jī)對環(huán)境降溫。

3.本襯里材料采用內(nèi)薄膜袋外編織袋包裝，內(nèi)有集料、水泥及添加劑(其中水泥和添加劑已稱量好分別單獨(dú)用塑料袋包裝，可直接使用)。施工時，首先將集料、水泥和添加劑按上述比例(本公司已按配比配好，可直接使用)放置在潔凈的強(qiáng)制式攪拌機(jī)中充分干混2~3分鐘，然后加清潔的自然水?dāng)嚢瑁�加水量為料重�?.5~10%(根據(jù)不同地區(qū)或氣候條件作適當(dāng)調(diào)整)，充分?jǐn)嚢?~5分鐘待料具有較好施工塑性后，方可施工。若氣溫高硬化快，另配有緩凝劑，使用時按4袋集料外加1包緩凝劑即可，具體根據(jù)材料硬化時間調(diào)整加入。

4.攪拌好的料應(yīng)在20分鐘內(nèi)用完，如有初凝現(xiàn)象，不能搗碎加水再用，否則影響材料性能。

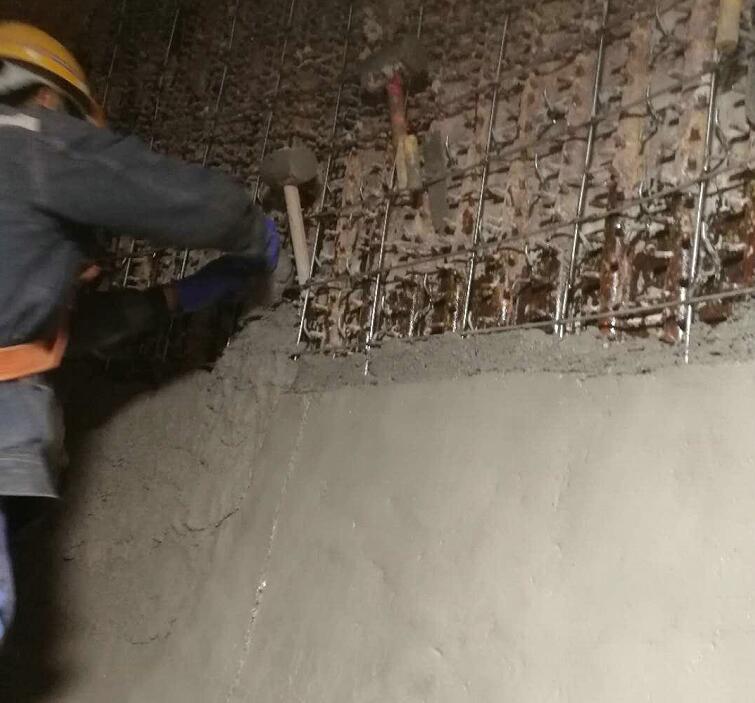

5.本料可采用人工搗打施工，也可采用機(jī)械振動施工，不論采用何種施工方法都要使材料光滑平整。
