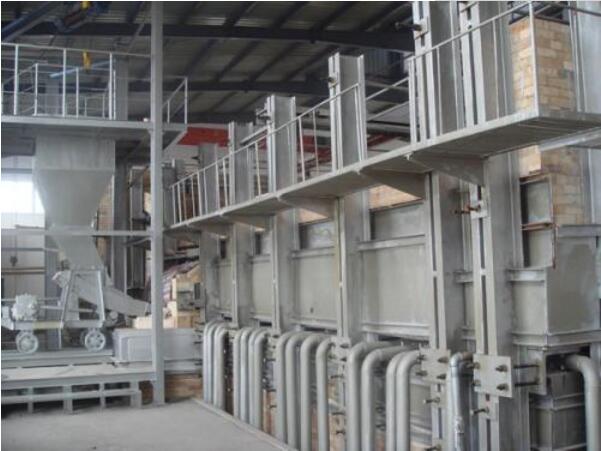

① 帶烘烤的玻璃熔窯必須經(jīng)工程甲乙上方和有關(guān)單位對其施工質(zhì)量進行驗收，合格后方可交付烘烤。熔窯投產(chǎn)前的烘烤對熔窯和玻璃液質(zhì)量至關(guān)重要。所謂烤窯就是按照各種耐火材料的熱膨脹系數(shù)制定的升溫曲線，將常溫熔窯升溫至工作溫度。使熔窯均勻膨脹，防止由耐火材料熱膨脹控制不當導(dǎo)致?lián)p毀，保證熔窯結(jié)構(gòu)和形態(tài)完好。
②經(jīng)驗收合格待烘烤熔窯應(yīng)進行密封處理。將預(yù)先準備好的楔子磚蓋住大窯的每節(jié)膨脹縫。蓄熱室墻頂端與蓄熱室碹之間的膨脹縫填入高鋁纖維氈（墻、碹分離結(jié)構(gòu)）。蓄熱室碹磚縫用硅磚填充。所有預(yù)留孔（電視孔、觀察孔、扒渣孔）及烤窯風(fēng)管入口都應(yīng)預(yù)以密封。靠要結(jié)束后，所有上述臨時性密封都應(yīng)認真重新做永久性密封處理。
③烤窯一般分為兩個階段：第一階段是使用外部的烘烤專用設(shè)備和系統(tǒng)將溫度升至合適熔窯燃燒系統(tǒng)使用溫度（一般為800~900℃或更高）：第二階段是使用熔窯燃燒系統(tǒng)將熔窯溫度進一步升高至工作溫度。烤窯的關(guān)鍵是確定合理升溫曲線或嚴格按曲線控制升溫。烤窯前應(yīng)根據(jù)窯型和使用耐火材料情況制定詳細的實施方案，并且使參加烤窯的人員熟知：熔窯各部位所用耐火材料的基本性能，特別是膨脹特性：熔窯基本結(jié)構(gòu)、各處膨脹縫的位置留設(shè)方法，以及設(shè)備和儀器的操作使用等。
④熱風(fēng)烤窯由于其溫度易于控制、操作簡單和安全、窯體膨脹均勻而得到越來越廣泛的應(yīng)用。本規(guī)程建議采用熱風(fēng)烤窯。
⑤烤窯升溫曲線是綜合熔窯所用各種耐火材料的膨脹特性確定的。在室溫至340℃的低溫階段，特別是在120~300℃之間，應(yīng)重點考慮硅磚的膨脹。對于大型熔窯，此溫度段升溫速度最好≤2℃/h。一般在關(guān)鍵溫度區(qū)可采取1℃/h的升溫速度。硅磚膨脹趨于穩(wěn)定后，可適當加快升溫速度，這時的升溫速度主要參考其他耐火材料膨脹曲線進行。
⑥烤窯前必須由烤窯專業(yè)人員根據(jù)烤窯要求并結(jié)合設(shè)計圖紙對熔窯主體、動力系統(tǒng)和附屬設(shè)備進行檢查，對熔窯主體的檢查，主要內(nèi)容為熔窯耐火材料砌體結(jié)構(gòu)是否達到有關(guān)規(guī)范和設(shè)計要求，特別注意以下幾點。
大碹：內(nèi)表面是否平整：磚縫寬度是否達到砌筑規(guī)范要求：縱向磚縫是否整齊均勻：鎖磚情況：大碹膨脹縫和喧渣磚膨脹縫情況。
胸墻：墻體是否平直，有無內(nèi)外傾現(xiàn)象：膨脹縫留設(shè)是否合適。
小爐：小爐膨脹縫是否滿足大碹膨脹縫時小爐外移的要求，小爐吹出口碹是否有橫向裂紋。
山墻及山墻碹：山墻碹磚縫是否達到設(shè)計和砌筑規(guī)范要求：碹磚有無橫向裂紋：碹磚結(jié)構(gòu)是否合理：碹磚掛鉤磚與托鐵板的間隙是否按設(shè)計要求留設(shè)。
投料口L形吊墻：兩側(cè)膨脹縫是否能滿足L形吊墻自由膨脹的需要。
卡脖分隔墻：分隔墻磚是否有橫向裂紋：分隔墻磚吊掛結(jié)構(gòu)和安裝是否符合要求，是否有礙分割墻磚的膨脹：分割墻與卡脖碹的膨脹縫是否留足。
膨脹縫：留設(shè)位置和寬度是否符合要求，能否滿足磚體膨脹的需要，縫內(nèi)有無雜物。
⑦：烘烤前應(yīng)在各測量點（如膨脹縫、山墻兩側(cè)、小爐底部、投料池底部和流道入口底部等）做好窯體膨脹標記。
⑧：為保證在最短時間內(nèi)生產(chǎn)出合格玻璃，必須認真清掃熔窯，清掃采用真空洗塵的方法。在清掃時應(yīng)特別注意：大碹、胸墻內(nèi)表面的清掃，池底和池壁的清掃，小爐的清掃，煙道的清掃等，池底至少真空洗掃三次：認真清理各處膨脹縫，清除膨脹縫內(nèi)的所有雜質(zhì)，如木楔、碎磚、火泥、鐵件和焊渣等。有條件的話，用金屬探測儀檢查池底，用磁鐵吸取金屬。
⑨ 根據(jù)待烤熔窯池底結(jié)構(gòu)和用磚情況，可分別選擇空窯烘烤和預(yù)裝部分碎玻璃烘烤。對于池底僅鋪粘土大磚的熔窯建議預(yù)裝500~600mm厚的碎玻璃，如果窯底鋪有搗打料和熔鑄鋯剛玉鋪面磚，則應(yīng)采用空窯烘烤，并在1330~1360℃保溫24h，以使窯底搗打料充分燒結(jié)。碎玻璃待過大火后熱裝。
⑩準備好烤窯達到工作溫度時需要使用的耐火磚和密封材料，并放在窯上適當位置預(yù)熱。
⑪ 過大火，過大火前要充分做好準備工作。過大火的操作要嚴格按照要求進行，當熔化部主控點溫度達到過大火溫度時開始過大火。
⑫ 取掉各膨脹縫的保溫棉，用預(yù)熱好的卡縫磚將碹磚膨脹縫堵嚴，堵膨脹縫時切勿將磚材和泥料掉入窯內(nèi)。密切注意熔鑄耐火材料的變化，特別注意池壁縱向頂絲的松緊度，根據(jù)情況隨時調(diào)整。
