低水泥鋁鎂質(zhì)耐火澆注料是一種針對(duì)中小型鋼包使用研發(fā)的一種改進(jìn)型鋁鎂質(zhì)耐火澆注料。他的研發(fā)是基于水玻璃鋁鎂質(zhì)耐火澆注料發(fā)展起來(lái)的，采用較高檔的耐火原料，用科學(xué)方法設(shè)計(jì)材料的配方，配制出了高技術(shù)低水泥鋁鎂質(zhì)耐火澆注料，可在大、中型鋼包上使用，提高鋼包包齡。

　　低水泥鋁鎂質(zhì)耐火材料的抗渣性能，與鋁鎂尖晶石耐火澆注料相似，而優(yōu)于鋁尖晶石質(zhì)耐火澆注料，因此被國(guó)內(nèi)外用戶(hù)選用，特別是日本鋼包上使用普遍。另外，該料在大型高爐出鐵溝的脫硅傾注溝上使用，其壽命高于Al2O3 – SiC – C 質(zhì)鐵溝料。

　　組成材料和性能：

　　低水泥鋁鎂質(zhì)耐火澆注料的高技術(shù)基礎(chǔ)是高檔原料和科學(xué)配方，施工、烘烤和精心工藝操作及維護(hù)，是其高壽命的保證。該料在100噸左右的鋼包上使用，包齡為60 ~ 120次。

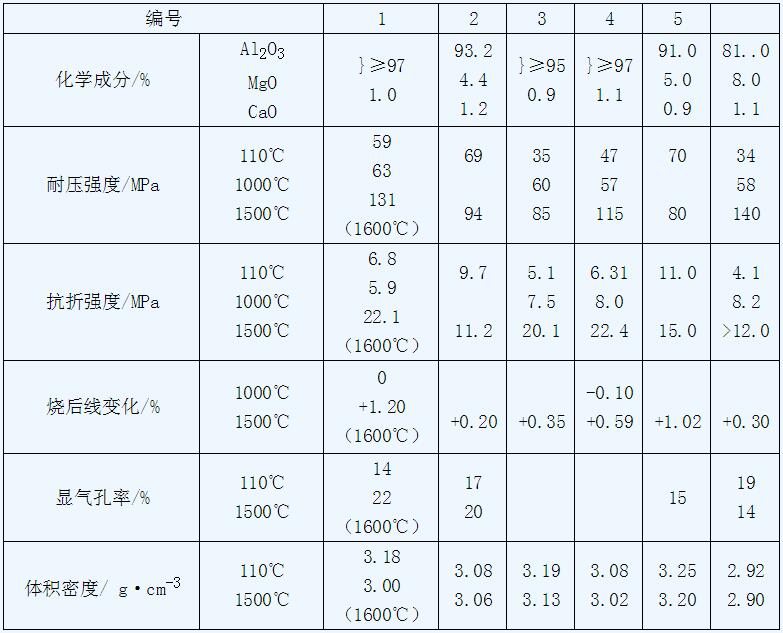

　　下表數(shù)據(jù)為低水泥鋁鎂質(zhì)耐火澆注料的主要性能。

　　編號(hào)1 ~ 編號(hào)3用電熔白剛玉作耐火骨料和部分粉料;編號(hào)4 ~ 編號(hào)6分別用板狀剛玉、致密剛玉和特技礬土熟料做耐火骨料，耐火粉料部分用電熔白剛玉;編號(hào)5 用輕燒鎂砂粉，其余編號(hào)的用電熔鎂砂粉;采用α- Al2O3 和SiO2 超微粉、CA-70水泥、三聚磷酸鈉分散劑和快干劑等材料，精心配制。

　　從表中看出，低水泥鋁鎂質(zhì)耐火澆注料的性能是優(yōu)良的。MgO含量不大于8%，與Al2O3 的含量為89% ~ 97.6%，說(shuō)明材料優(yōu)良;燒后線(xiàn)變化均為正值，氣孔較低，強(qiáng)度較高，有利于澆注料的使用。
