耐火涂抹料及其他材料，也是不定形耐火材料的重要組成部分，而且種類繁多，主要有耐火涂抹料、耐火投射料、耐火涂料、保溫隔熱涂料、高爐用炮泥、耐火泥、耐火泥漿和錨固件等。由于用途不同，材料各有特點(diǎn)，近年來也有較大的發(fā)展。
耐火涂抹料分為重質(zhì)和輕質(zhì)兩類，每類中又分為若干個(gè)品種。如果窯爐及熱工設(shè)備采用涂抹施工時(shí)，也可用耐火澆注料。
在我國，耐火涂抹料使用較早，有豐富的施工經(jīng)驗(yàn)，使用效果也較好。例如，石油管式加熱爐爐襯、煙道、煙囪和某些轉(zhuǎn)化爐等，采用陶粒蛭石或頁巖陶粒耐火澆注料，人工涂抹施工，襯里厚度60~120mm，平均使用壽命為5年：鍋爐襯里，可用CA-50水泥粘土質(zhì)耐火澆注料，進(jìn)行涂抹施工，也獲得了良好的使用效果。

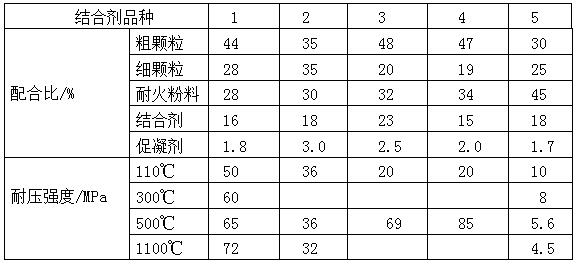

下表 為化學(xué)結(jié)合耐火涂抹料的配合比和性能。水玻璃溶液密度1.38g/cm³，磷酸鋁溶液密度1.56g/cm³。編號(hào)1和編號(hào)3分別為黏土熟料和礬土熟料骨料，其顆粒級(jí)配：2.5~0.5mm 70%，＜0.5mm 30%：編號(hào)2為鋁鉻渣骨料，臨界粒徑為5mm編號(hào)4為剛玉骨料，粗顆粒為16號(hào)，細(xì)顆粒為80號(hào)：編號(hào)5為粘土熟料骨粉料，粉料中含12%的軟質(zhì)粘土，臨界粒徑為5mm：耐火粉料:編號(hào)4為混合320號(hào)剛玉粉，其余的為礬土熟料粉，細(xì)度小于0.09mm的占90%以上：編號(hào)1和編號(hào)2分別用氟硅酸鈉和硅酸鹽水泥作促凝劑。編號(hào)3和編號(hào)4參加1.0%~2.5%的氫氧化鋁粉。編號(hào)3~5用鋁酸鹽水泥做促凝劑。
近年來，在連鑄中間包上么耐火涂抹料得到了廣泛應(yīng)用，并獲得良好的效果。眾所周知，中間包內(nèi)襯由3中類型：（1）磚砌襯，因用后的工作面上粘結(jié)殘鋼、殘?jiān)y以清除，需拆襯重砌，耐火材料消耗高、勞動(dòng)強(qiáng)度大，包的周轉(zhuǎn)速度慢，故較少使用：(2）絕熱板襯，可實(shí)現(xiàn)冷包澆鑄，節(jié)約能源，拆砌方便，周轉(zhuǎn)速度較快，也可實(shí)現(xiàn)多爐鋼水連續(xù)澆鑄，但成本高：（3）磚—涂料復(fù)合襯，具有前兩種類型的優(yōu)點(diǎn)，也克服了其缺點(diǎn)，因此應(yīng)用較多。
